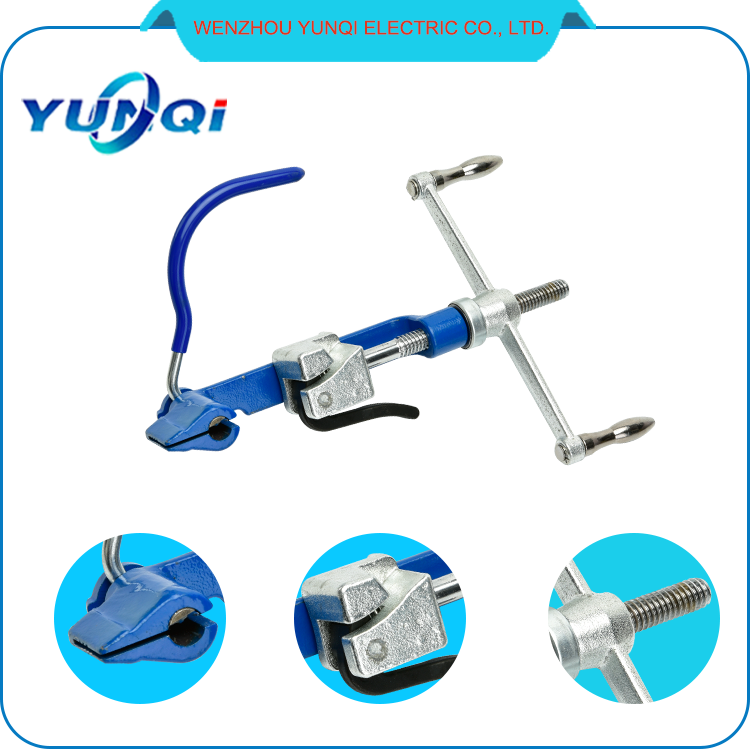

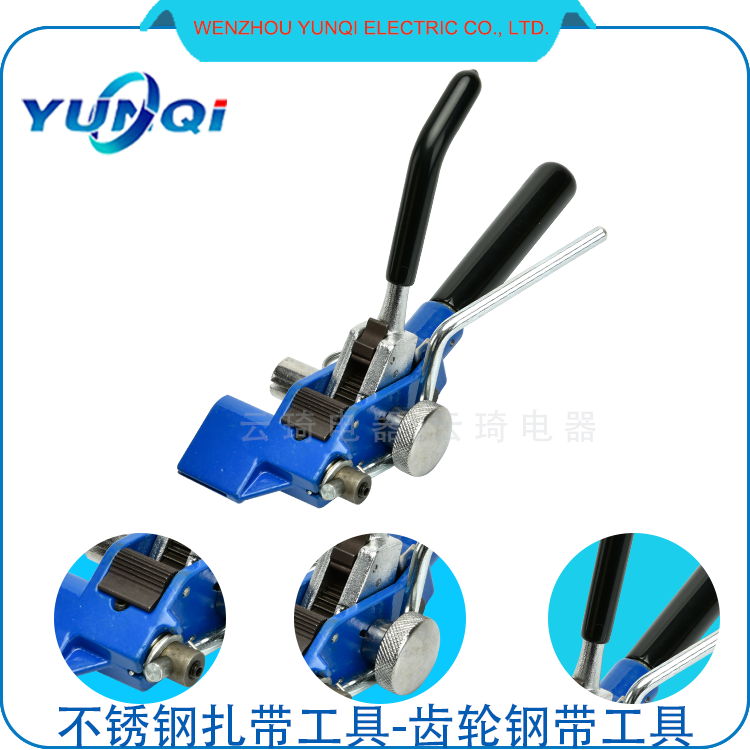

不銹鋼扎帶收束工具就是我們的常說的不銹鋼扎帶工具
扎帶被普遍運用于對電線、設備等物品的捆綁固定。傳統的扎帶包括扎帶頭部和帶體。帶體通過環繞物品一圈進而纏繞在被捆綁物的周圍，進而令帶體的尾部貫穿扎帶頭部，通過設置于帶體上的卡槽以及設置于扎帶頭部的卡接部將帶體鎖緊在扎帶頭部內，進而對物品起到捆綁固定的作用。
扎帶傳統的使用方式為使用人力拉緊進而實現對物品的捆綁固定。然而不銹鋼扎帶表面光滑并且在厚度上比傳統塑料扎帶更加薄，因此在人力作用的情況下，手與不銹鋼扎帶之間的摩擦較小，難以令扎帶實現對物品的完全捆綁固定，導致電線、設備等物品在固定不夠徹底的情況下發生損壞，有待改進。
針對現有技術存在的不足，本實用新型的目的在于提供一種不銹鋼扎帶收束工具，解決不銹鋼扎帶在通過手工操作對物品進行收束時無法牢牢捆綁物品的問題。
為實現上述目的，新型提供了如下技術方案：

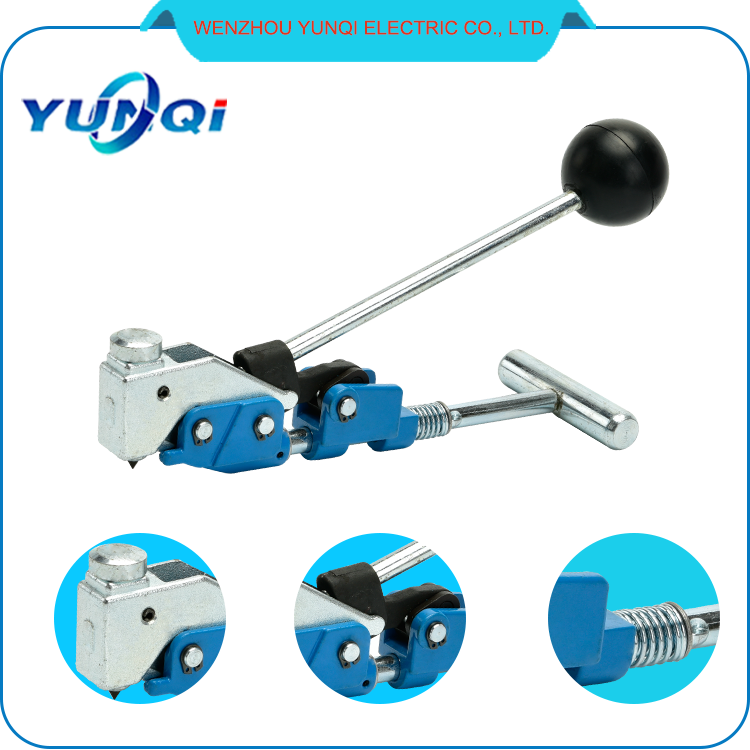

一種不銹鋼扎帶收束工具，包括安裝座，所述安裝座一體連接有把手，所述安裝座遠離把手的一側一體連接有進帶頭，所述進帶頭設置有進帶口，所述進帶口設置有扎帶尾部，所述安裝座轉動連接有鎖緊機構，所述鎖緊機構包括旋轉座，所述旋轉座固定連接有旋轉桿，所述旋轉座的兩側側壁套接有轉軸，所述轉軸固定連接有棘輪，所述棘輪設置于旋轉座內部，所述棘輪的上側設置有卡塊，所述卡塊與安裝座鉸接，所述卡塊上端的一側固定連接有驅動彈簧，所述驅動彈簧與旋轉座固定連接，所述卡塊上端遠離驅動彈簧的一側設置有調節塊，所述轉軸穿過安裝座的一端設置有緊固槽，所述緊固槽與進帶頭位于安裝座的同一側。
通過采用上述技術方案，扎帶尾部貫穿進帶口以及緊固槽，彎折扎帶尾部穿過緊固槽的一端，且令扎帶緊固處抵接于進帶口的入口處后，通過推動旋轉桿，令旋轉桿繞著轉軸做逆時針旋轉，驅動彈簧將帶動卡塊繞著轉軸做逆時針旋轉。人工控制轉軸靜止，進而控制棘輪保持靜止狀態。進而令卡塊與棘輪抵接的點在棘輪上滑動。當推動旋轉桿繞著轉軸做順時針轉動時，驅動彈簧將帶動卡塊繞著轉軸做順時針旋轉。進而令卡塊與棘輪抵接并帶動棘輪繞著轉軸的軸心線做順時針旋轉，進而帶動轉軸轉動，進而帶動緊固槽轉動，進而帶動穿過緊固槽的扎帶尾部轉動，最終將扎帶拉緊。
本實用新型進一步設置為：所述調節塊呈“L”形，所述調節塊包括擺臂以及凸塊，所述凸塊與擺臂的連接處與旋轉座鉸接連接。
通過采用上述技術方案，可以通過不銹鋼扎帶工具轉動擺臂，令擺臂繞著調節塊與旋轉座的鉸接點做逆時針旋轉，進而使凸塊對卡塊形成擠壓，并令卡塊繞著卡塊與旋轉座的鉸接點做逆時針旋轉，進而令卡塊與棘輪分離，進而結束對扎帶尾部的進一步緊固。
本實用新型進一步設置為：所述轉軸遠離緊固槽的一端一體連接有限位塊，所述限位塊一體連接有手擰塊。
通過采用上述技術方案，可以通過轉動手擰塊，進而帶動轉軸的轉動，進而可以用于調節緊固槽相對于進帶口平行，方便在使用該工具時將扎帶尾部放置于緊固槽內。
本實用新型進一步設置為：所述棘輪的一側設置有制動塊，所述制動塊與安裝座鉸接，所述制動塊遠離棘輪的一側固定連接有制動彈簧，所述制動彈簧與安裝座固定連接，所述制動塊的上側設置有弧形面，所述弧形面上設置有驅動制動塊轉動的凸輪塊，所述凸輪塊包括凸輪以及旋轉臂，所述凸輪與安裝座鉸接。
通過采用上述技術方案，當需要逆時針轉動旋轉座的時候，凸輪抵接于弧形面上，限制制動塊不發生轉動。制動塊與棘輪接觸的一側對棘輪形成抵接，進而令棘輪保持固定。不需要通過人力來控制轉軸的靜止就可以實現對扎帶的不斷鎖緊?；蛘咄ㄟ^轉動旋轉臂，進而帶動凸輪旋轉，進而令制動塊遠離棘輪，制動塊失去對棘輪的制動效果。
本實用新型進一步設置為：所述進帶設置有剪裁口，所述剪裁口內設置有刀頭，所述刀頭一體連接有剪切軸，所述剪切軸遠離刀頭的一端一體連接有剪切桿。
通過采用上述技術方案，轉動剪切桿，令剪切桿繞著剪切軸做順時針旋轉，進而帶動剪切軸以及與剪切軸一體連接的刀片轉動。刀片在轉至進帶口與剪裁口相連接處，對多余的不銹鋼扎帶尾部進行剪切。
本實用新型進一步設置為：所述剪切軸固定連接有擋塊，所述剪切軸套接有扭簧，所述扭簧設置于所述擋塊與所述安裝座之間，所述擋塊設置有長槽，所述安裝座靠近剪切桿一側的側面上設置有限位槽，所述扭簧的兩端分別嵌于限位槽與長槽內。
[0017] 通過采用上述技術方案，扭簧所具有彈性形變能力能夠令刀片固定在一個初始位置。當轉動剪切桿時，扭簧嵌入長槽的部分發生旋轉，且扭簧嵌入限位槽內的部分相對安裝座靜止，進而令扭簧發生彈性形變，進而令扭簧形成一個復位的彈性形變力。當剪切完畢后，刀片將通過扭簧的彈性形變力復位。
使用時，轉動手擰塊，令緊固槽保持與進帶口水平。進而令扎帶尾部貫穿進帶口以及緊固槽，且令扎帶緊固處抵接于進帶口的入口處。通過推動旋轉桿，令旋轉桿繞著轉軸做逆時針旋轉，進而通過驅動彈簧帶動卡塊繞著轉軸做逆時針旋轉。此時由于制動塊對棘輪抵接，令棘輪無法繞著轉軸做逆時針旋轉，因此卡塊與棘輪抵接的點在棘輪上滑動。當推動旋轉桿，令旋轉桿繞著轉軸做順時針轉動時，驅動彈簧帶動卡塊繞著轉軸做順時針旋轉。此時由于制動塊與棘輪抵接的點在棘輪上滑動并且凸塊對卡塊抵接，進而令卡塊與棘輪抵接并帶動棘輪繞著轉軸的軸心線做順時針轉動，進而帶動轉軸的轉動，進而帶動緊固槽的轉動，進而帶動穿過緊固槽的扎帶尾部轉動，進而將扎帶拉緊。最后轉動剪切桿，進而帶動刀頭轉動，進而完成對扎帶尾部的剪切。
